RIP Protokolü

• 359 kelime • 2 dk
cisco rip network
  • RIP(Router Information Protokol), bir dinamik yönlendirme protokolüdür.
  • Basit ve kolay öğrenilebilen bir protokoldür.
  • RIPv1 ve RIPv2 versiyonları vardır. RFC1058’de tanımlanmıştır.
  • RIP Protokolü, yönlendirme tablosunu 30 saniyede bir günceller daha sonra üzerindeki aktif arayüzlere iletir.
  • Administrative Distance değeri 120’dir.
  • RIP protokolü en fazla 15 Hop Count’a izin verir.
  • En iyi rotanın bulunmasında hop sayısına bakılarak paket iletilir.
  • RIPv1 broadcast yayın yapar, subnet bilgisini routing tablosunu güncellediğinde göndermez, kimlik doğrulama yapmaz.
  • RIPv2 Multicast(224.0.0.9) yayın yapar, subnet bilgisini gönderir, kimlik doğrulama desteği vardır.

RIPv2 Konfigürasyonu

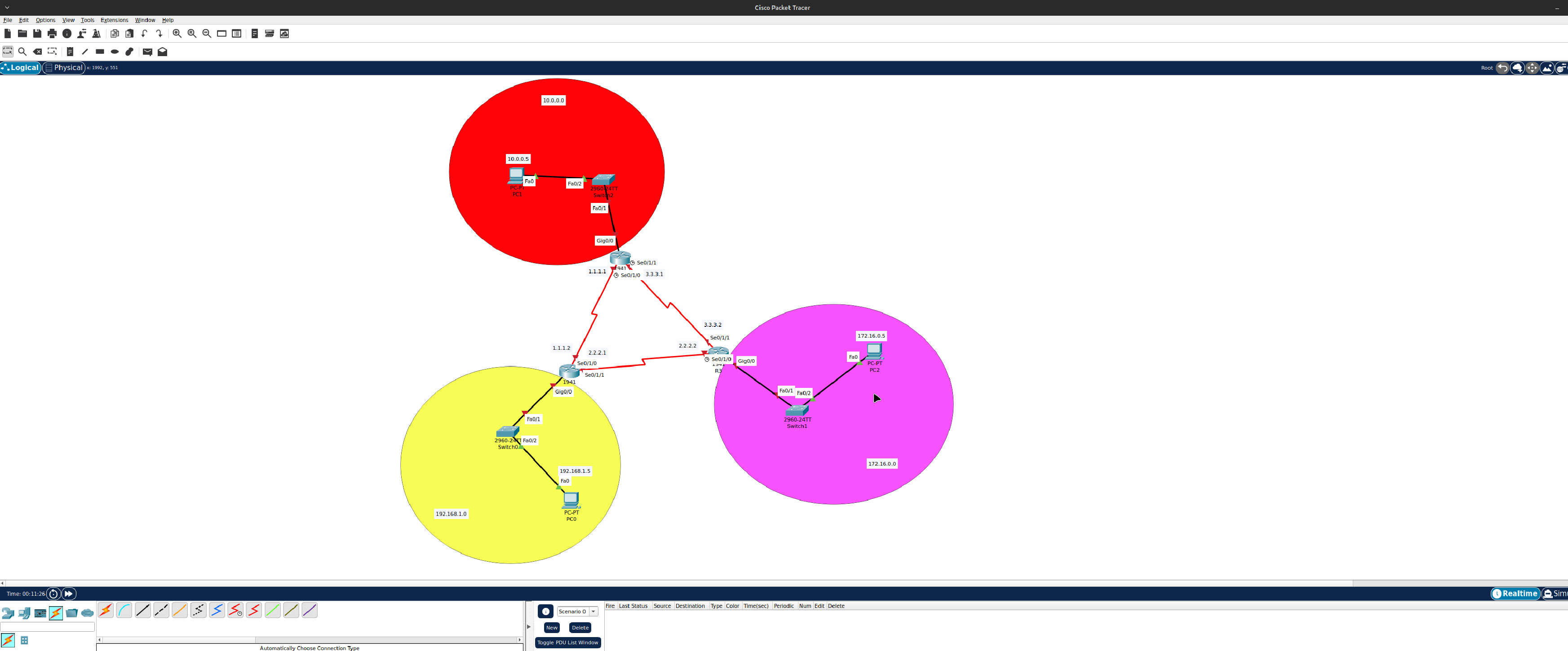

Aşağıdaki örnek topolojiyi uygulayalım.

rip

1. PC IP Adresleri

Packet Tracer üzerinde PC’lere IP adresi vermek için PC’nin üzerine tıklayıp Desktop sekmesine geliyoruz ilk sırada yer alan IP Configuration kısmından ilgili IP adreslerini veriyoruz.

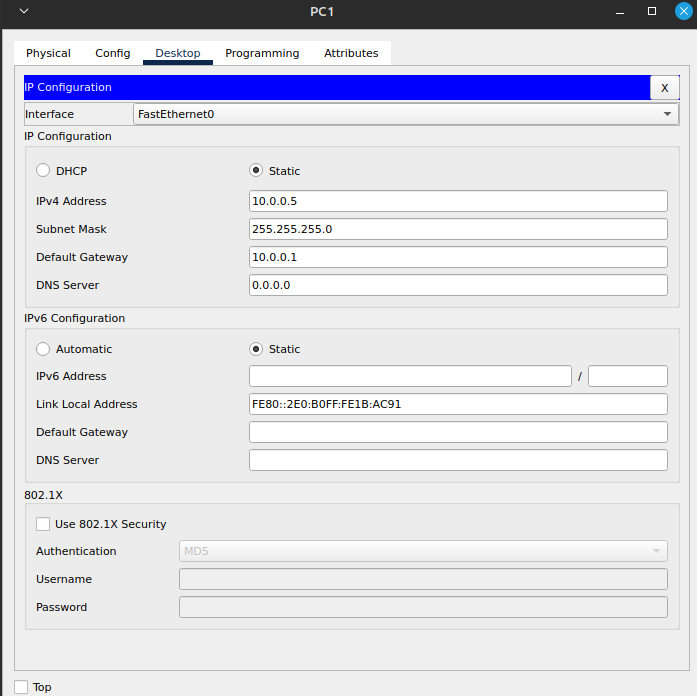

PC1 = 10.0.0.5

rip

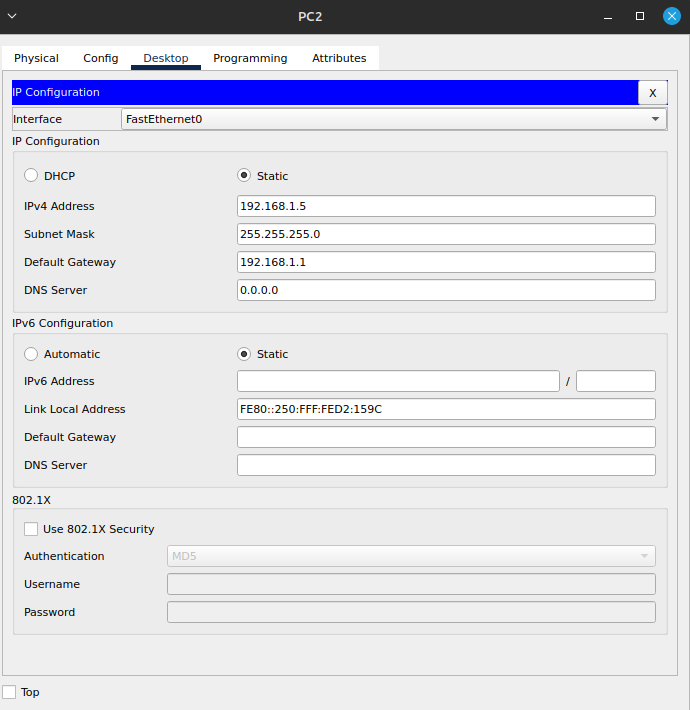

PC2 = 192.168.1.5

rip

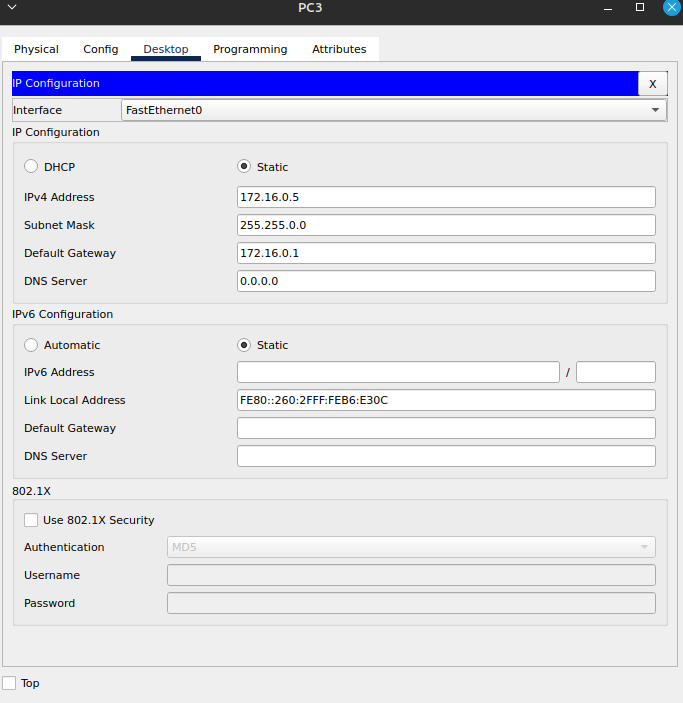

PC3 = 172.16.0.5

rip

2. Router Interface IP Adresleri

R1:

Router#configure  terminal
Router(config)#interface serial 0/1/0
Router(config-if)#ip address 1.1.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#int ser 0/1/1
Router(config-if)#ip address 3.3.3.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#exit

Router(config)#int gi 0/0
Router(config-if)#
Router(config-if)#ip address 10.0.0.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#end

R2:

Router#configure  terminal
Router(config)#interface serial 0/1/0
Router(config-if)#ip address 1.1.1.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#int ser 0/1/1
Router(config-if)#ip address 2.2.2.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#exit

Router(config)#int gi 0/0
Router(config-if)#
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#end

R3:

Router#configure  terminal
Router(config)#interface serial 0/1/0
Router(config-if)#ip address 2.2.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#int ser 0/1/1
Router(config-if)#ip address 3.3.3.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#exit

Router(config)#int gi 0/0
Router(config-if)#
Router(config-if)#ip address 172.16.0.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#end

3. RIP Konfigürasyonu

R1:

Router#configure terminal
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.0.0.0
Router(config-router)#network 1.1.1.0
Router(config-router)#network 3.3.3.0
Router(config-router)#no auto-summary
Router(config-router)#end
Router#write memory

R2:

Router#configure terminal
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.0.0.0
Router(config-router)#network 1.1.1.0
Router(config-router)#network 3.3.3.0
Router(config-router)#no auto-summary
Router(config-router)#end
Router#write memory

R3:

Router#configure terminal
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 172.16.0.0
Router(config-router)#network 2.2.2.0
Router(config-router)#network 3.3.3.0
Router(config-router)#no auto-summary
Router(config-router)#end
Router#write memory

4. Test

Ping testi yapmak için PC’lerden herhangi birinin üzerine tıklayıp Desktop sekmesinden Command Prompt kısmına geliyoruz ve aşağıdaki komutla test ediyoruz.

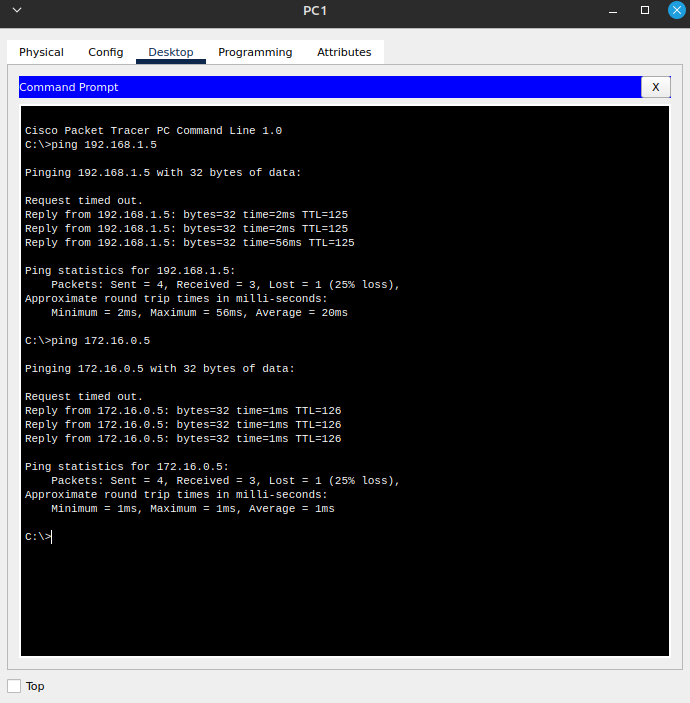

PC1:

ping 192.168.1.5
ping 172.16.0.5

rip

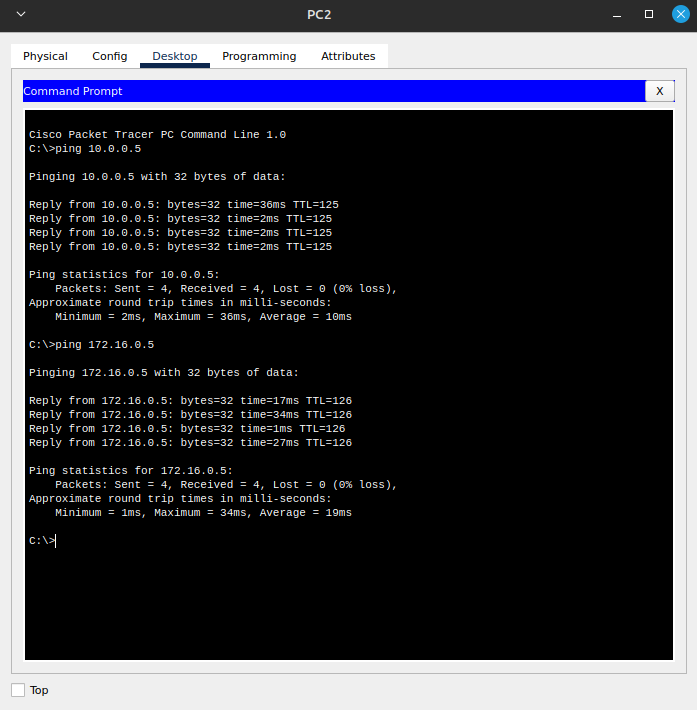

PC2:

ping 10.0.0.5
ping 172.16.0.5

rip

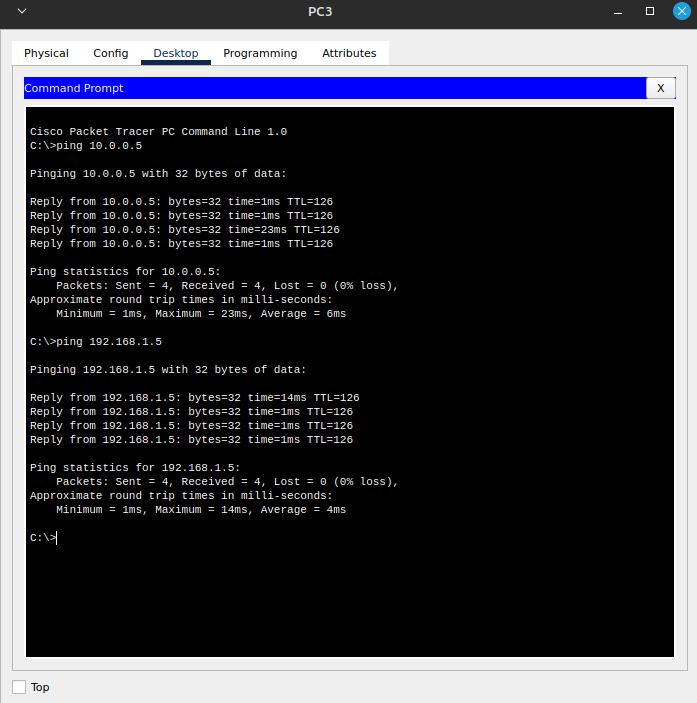

PC3:

ping 10.0.0.5
ping 192.168.0.5

rip

5. Route Tablosu

Aşağıdaki komutlar sayesinde yaptığımız rip konfigürasyonlarının detayları inlecenebilir.

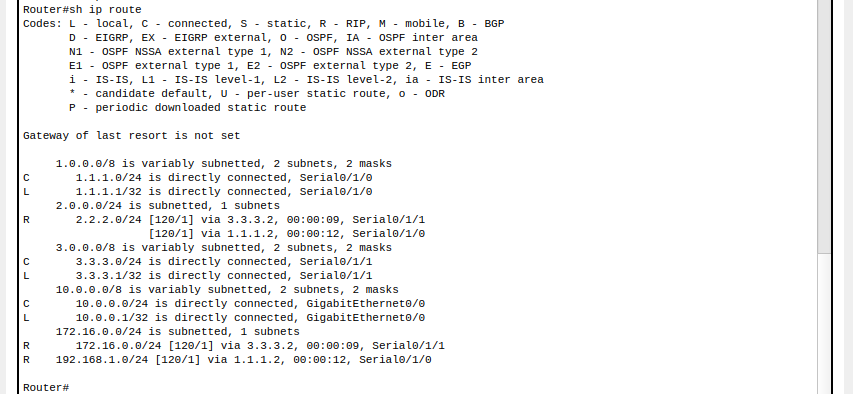

R1:

Router#sh ip route

rip

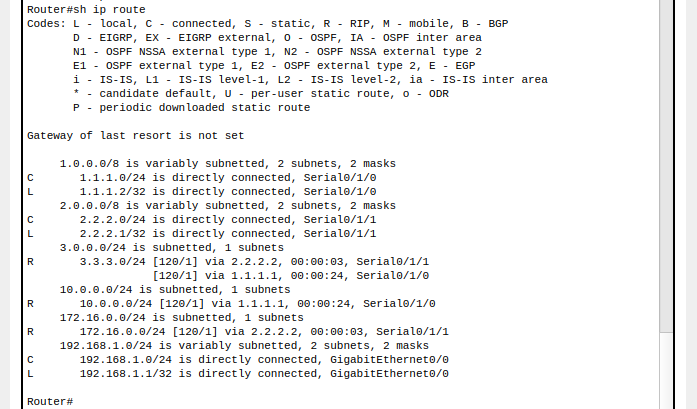

R2:

Router#sh ip route

rip

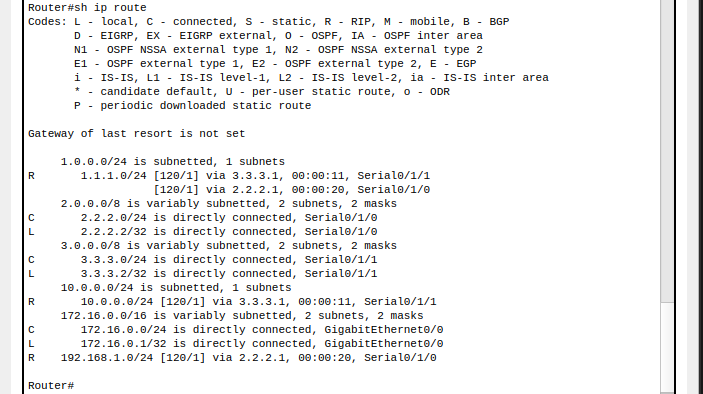

R3:

Router#sh ip route

rip

Bu komutun haricinde,

Router#sh ip rip database
Router#sh ip protocols

Komutlarıyla da detaylı olarak incelenebilir.

Teşekkürler,

İyi Çalışmalar.
