EtherChannel Protokolü switchlerin birden fazla fiziksel portunu tek bir mantıksal port yapan protokoldür. Yapılmasının amacı şudur örneğin iki switch arasına 4 kablo çekip bırakırsak Stp (Spanning Tree Protocol) devreye girecek ve bu portlardan bazılarını kapatacaktır loop’u engellemek için. Eğer EtherChannel yaparsak bu portlar tek bir mantıksal port gibi görünecektir ve STP’ye gerek kalmayacaktır. Konfigüre etmek için karşılıklı portların yapısı aynı olmalıdır. Örneğin bir taraf GigabitEthernet diğeri FastEthernet olamaz. 3 EtherChannel Protokolü vardır:
- No Protocol = Herhangi bir protokol kullanılamadan yapılır.
- PAgP (Port Aggrastion Protocol) = Cisco’ya özeldir, başka cihazlarda çalışmaz.
- LACP (Link Aggregation Control Protocol) = Tüm cihazlarda kullanılan bir protokoldür, Cisco dahil.
Bazı özellikleri şöyledir:
- Bant Genişliği,
- Performans ve Güvenlik,
- Yük Dengeleme
- Max 8 Port Birleştirilebilir,
- FastEthernet için max 800 Mbps,
- GigabitEthernet için max 8 Gbps,

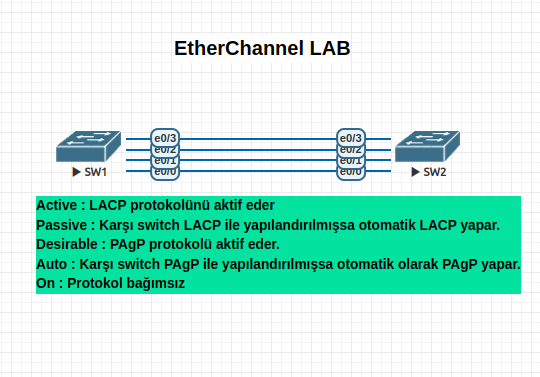

Aşağıdaki örneği uygulayacağız.
LACP Konfigürasyonu
Başlayalım, Öncelikle LACP Yapalım;
SW1:
SW1#conf t
SW1(config)#interface range e0/0-3
SW1(config-if-range)#switchport trunk encapsulation dot1q
SW1(config-if-range)#channel-group 1 mode active
Creating a port-channel interface Port-channel 1
SW1(config-if-range)#exit
SW1(config)#int port-channel 1
SW1(config-if)#switchport trunk encapsulation dot1q
SW1(config-if)#switchport mode trunk #vlan trafiğini geçirmesi için
SW1(config-if)#endSW2:
SW2#conf t
SW2(config)#interface range e0/0-3
SW2(config-if-range)#switchport trunk encapsulation dot1q
SW2(config-if-range)#channel-group 1 mode active
Creating a port-channel interface Port-channel 1
SW2(config-if-range)#exit
SW2(config)#int port-channel 1
SW2(config-if)#switchport trunk encapsulation dot1q
SW2(config-if)#switchport mode trunk #vlan trafiğini geçirmesi için
SW1(config-if)#endPAgP Konfigürasyonu
PAgP Yapalım: Tek modu active değil Desirable yapıyoruz.
SW1:
SW1#conf t
SW1(config)#interface range e0/0-3
SW1(config-if-range)#switchport trunk encapsulation dot1q
SW1(config-if-range)#channel-group 1 mode desirable
Creating a port-channel interface Port-channel 1
SW1(config-if-range)#exit
SW1(config)#int port-channel 1
SW1(config-if)#switchport trunk encapsulation dot1q
SW1(config-if)#switchport mode trunk #vlan trafiğini geçirmesi için
SW1(config-if)#endSW2:
SW2#conf t
SW2(config)#interface range e0/0-3
SW2(config-if-range)#switchport trunk encapsulation dot1q
SW2(config-if-range)#channel-group 1 mode desirable
Creating a port-channel interface Port-channel 1
SW2(config-if-range)#exit
SW2(config)#int port-channel 1
SW2(config-if)#switchport trunk encapsulation dot1q
SW2(config-if)#switchport mode trunk #vlan trafiğini geçirmesi için
SW1(config-if)#endDoğrulama
Kontrol:
SW1:
SW1#sh etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
1 Po1(SU) LACP Et0/0(P) Et0/1(P) Et0/2(P) Et0/3(P)
------------------------------------------------------------------------------
SW1#sh etherchannel protocol
Channel-group listing:
Group: 1
Protocol: LACP
------+-------------+-----------+-----------------------------------------------
SW1#sh ip int br
Interface IP-Address OK? Method Status Protocol
Ethernet0/0 unassigned YES unset up up
Ethernet0/1 unassigned YES unset up up
Ethernet0/2 unassigned YES unset up up
Ethernet0/3 unassigned YES unset up up
Port-channel1 unassigned YES unset up up
------+-------------+-----------+-----------------------------------------------
SW1#sh etherchannel load-balance
EtherChannel Load-Balancing Configuration:
src-dst-ip
EtherChannel Load-Balancing Addresses Used Per-Protocol:
Non-IP: Source XOR Destination MAC address
IPv4: Source XOR Destination IP address
IPv6: Source XOR Destination IP address
SW2#SW2:
SW2#sh etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) LACP Et0/0(P) Et0/1(P) Et0/2(P) Et0/3(P)
SW2#sh etherchannel protocol
Channel-group listing:
Group: 1
Protocol: LACP
------+-------------+-----------+-----------------------------------------------
SW2#sh ip int br
Interface IP-Address OK? Method Status Protocol
Ethernet0/0 unassigned YES unset up up
Ethernet0/1 unassigned YES unset up up
Ethernet0/2 unassigned YES unset up up
Ethernet0/3 unassigned YES unset up up
Port-channel1 unassigned YES unset up up
------+-------------+-----------+-----------------------------------------------
SW2#sh etherchannel load-balance
EtherChannel Load-Balancing Configuration:
src-dst-ip
EtherChannel Load-Balancing Addresses Used Per-Protocol:
Non-IP: Source XOR Destination MAC address
IPv4: Source XOR Destination IP address
IPv6: Source XOR Destination IP address
SW2#Teşekkürler,
İyi Çalışmalar.
