EIGRP Protokolü

• 535 kelime • 3 dk
cisco eigrp

EIGRP (Enchanced Interior Gateway Routing Protocol), Cisco tarafından geliştirilen bir dinamik yönlendirme protokolüdür. Daha sonradan diğer firmaların kullanımına sunulmuştur. RFC7868de tanımlanmıştır. Hem Distance Vector hem de Link State protokol özelliklerini aldığı için Hybrid Protokol olarak da geçer. Bazı özellikleri şöyledir:

  • Max 224 hop destekler,
  • VLSM destekler, yani subnetting destekler,
  • Hem Unicast hem de Multicast çalışır 224.0.0.10,
  • Bir ana rota (Succesor), bir de yedek rota (Feasible Succesor) belirlenir,
  • Hızlı yakınsama sağlar, alternatif rotalar arasında geçiş hızlıdır,
  • Administrative Distance değeri 90’dır,
  • Yönlendirme tablosunda değişiklik olduğunda tüm tabloyu değil sadece değişiklik olan kısmı diğer Router’lara gönderir,
  • 5 Saniyede bir “Hello” paketi gönderir, 15 saniye “Acknowledgement” paketiyle cevap gelmezse komşuluk düşer,
  • EIGRP Paketleri:
    • Hello: Routerlar kendi aralarında 5 saniyede bir ayakta olduklarını duyurmak için kullandıkları pakettir.
    • Acknowledgement: Yapılan komşulukların onaylanmasında kullanılan pakettir.
    • Update: Ağ topolojisindeki değişiklikler bu paketle duyurulur.
    • Query: Yönlendirme bilgisine gerek duyan Router’lara gönderilir.
    • Reply: Query paketlerine cevaben gönderilen pakettir.
  • Bu paketlerin iletiminde RTP(Reliable Transport Protocol) kullanılır,
  • Metrik hesaplamada;
    • K1= Bant Genişliği (Bandwidth),
    • K2= Yük (Load),
    • K3= Gecikme (Delay),
    • K4= Güvenilirlik (Reliability),
    • K5= MTU,
  • Defaultta Bant Genişliği(Bandwidth) ve Gecikme(Delay) parametlereleri kullanlılarak metrik hesaplanır. Metrik = (Bandwidth + Delay) * 256
  • Metrik değerleri aynı olmayan cihazlar komşuluk kuramaz,
  • EIGRP Network duyurularında aşağıdaki farklı kullanım şekilleri sunulmuştur. 3’ü de kullanılabilir.
    R1(config-router)# network 192.168.1.0 0.0.0.255        # atası budur
R1(config-router)# network 192.168.1.0 255.255.255.0    # yeni cihazlar tanıyabiliyor
R1(config-router)# network 192.168.1.5 0.0.0.0          # ilgili interface duyurulur
R1(config-router)# network 192.168.1.0

Uygulama

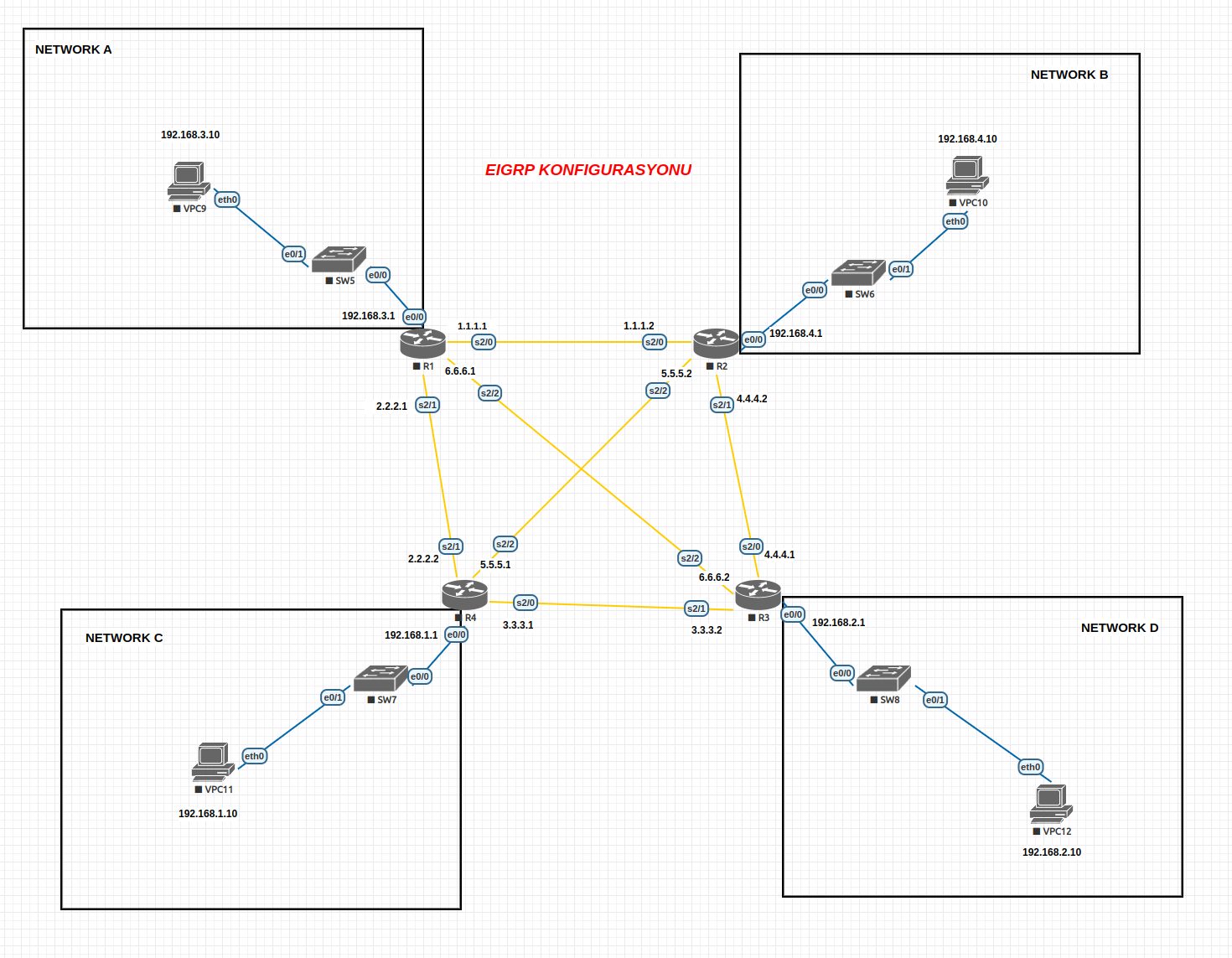

Aşağıdaki topolojiyi uygulayacağız.

eigrp

IP Konfigürasyonu

VPC9:

VPCS> ip 192.168.3.10 255.255.255.0 gateway 192.168.3.1

VPC10:

VPCS> ip 192.168.4.10 255.255.255.0 gateway 192.168.4.1

VPC11:

VPCS> ip 192.168.1.10 255.255.255.0 gateway 192.168.1.1

VPC12:

VPCS> ip 192.168.2.10 255.255.255.0 gateway 192.168.2.1

R1:

R1#conf t
R1(config)#int e0/0
R1(config-if)#ip address 192.168.3.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#int s2/1
R1(config-if)#ip addr 2.2.2.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#int s2/2
R1(config-if)#ip addr 6.6.6.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#int s2/0
R1(config-if)#ip addr 1.1.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit

R2:

R2#conf t
R2(config)#int e0/0
R2(config-if)#ip addr 192.168.4.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#int s2/0
R2(config-if)#ip addr 1.1.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#int s2/2
R2(config-if)#ip addr 5.5.5.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#int s2/1
R2(config-if)#ip addr 4.4.4.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit

R3:

R3#conf t
R3(config)#int e0/0
R3(config-if)#ip addr 192.168.2.1 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exit
R3(config)#int s2/0
R3(config-if)#ip addr 4.4.4.1 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exit
R3(config)#int s2/2
R3(config-if)#ip addr 6.6.6.1 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exit
R3(config)#int s2/1
R3(config-if)#ip addr 3.3.3.2 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exit

R4:

R4#conf t
R4(config)#int e0/0
R4(config-if)#ip addr 192.168.1.1 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exit
R4(config)#int s2/0
R4(config-if)#ip addr 3.3.3.1 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exit
R4(config)#int s2/2
R4(config-if)#ip addr 5.5.5.1 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exit
R4(config)#int s2/1
R4(config-if)#ip addr 2.2.2.2 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exit

EIGRP Konfigürasyonu

R1:

R1(config)#router eigrp 10
R1(config-router)#eigrp router-id 1.1.1.1   #IP formatında ve özel olmalı
R1(config-router)#network 192.168.3.0 0.0.0.255
R1(config-router)#network 2.2.2.0 0.0.0.255
R1(config-router)#network 6.6.6.0 0.0.0.255
R1(config-router)#network 1.1.1.0 0.0.0.255

R2:

R2(config)#router eigrp 10
R2(config-router)#eigrp router-id 2.2.2.2   #IP formatında ve özel olmalı
R2(config-router)#network 192.168.4.0 0.0.0.255
R2(config-router)#network 4.4.4.0 0.0.0.255
R2(config-router)#network 5.5.5.0 0.0.0.255
R2(config-router)#network 1.1.1.0 0.0.0.255

R3:

R3(config)#router eigrp 10
R3(config-router)#eigrp router-id 3.3.3.3   #IP formatında ve özel olmalı
R3(config-router)#network 192.168.2.0 0.0.0.255
R3(config-router)#network 4.4.4.0 0.0.0.255
R3(config-router)#network 6.6.6.0 0.0.0.255
R3(config-router)#network 3.3.3.0 0.0.0.255

R4:

R4(config)#router eigrp 10
R4(config-router)#eigrp router-id 4.4.4.4   #IP formatında ve özel olmalı
R4(config-router)#network 192.168.1.0 0.0.0.255
R4(config-router)#network 3.3.3.0 0.0.0.255
R4(config-router)#network 5.5.5.0 0.0.0.255
R4(config-router)#network 2.2.2.0 0.0.0.255

Ping Testleri

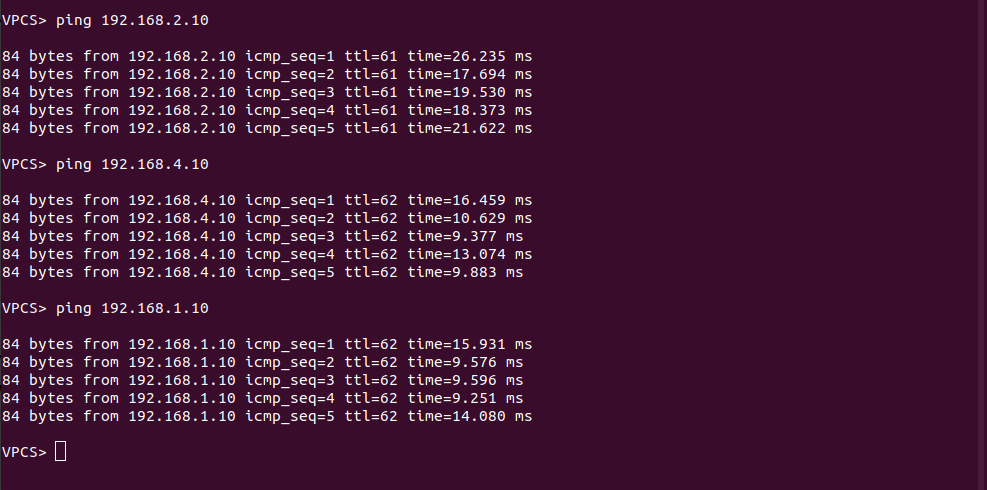

VPC9’dan VPC12, VPC10 ve VPC11’e:

eigrp

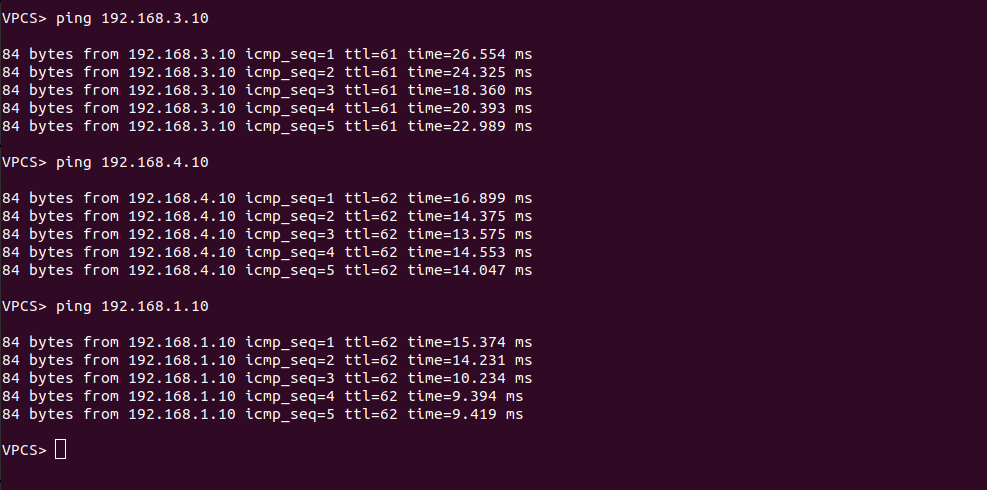

VPC12’den VPC9, VPC10, VPC11’e:

eigrp

Bütün networkler artık birbirlerini tanıyor.

EIGRP Tabloları

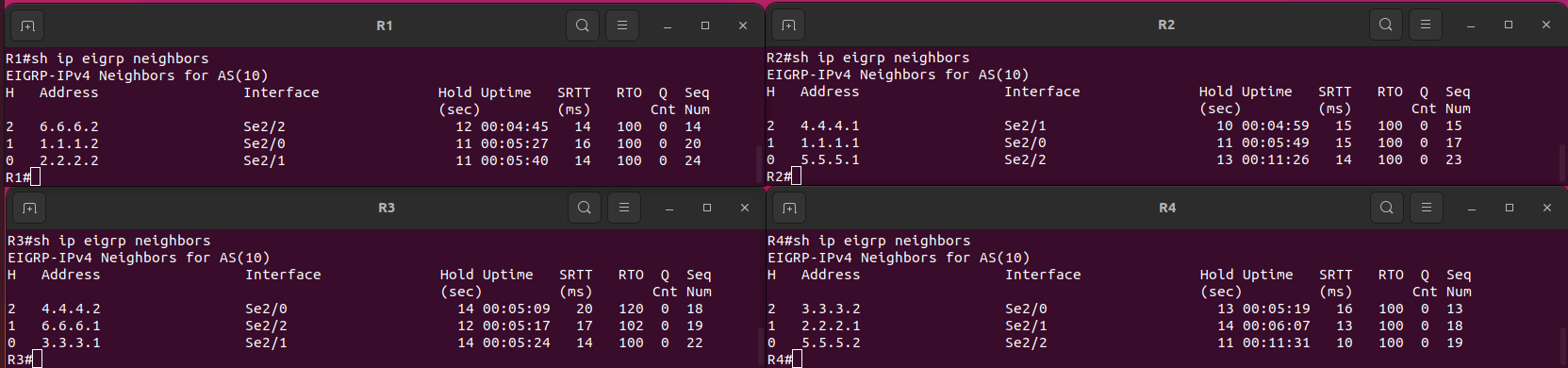

A-Neighbor Table:

eigrp

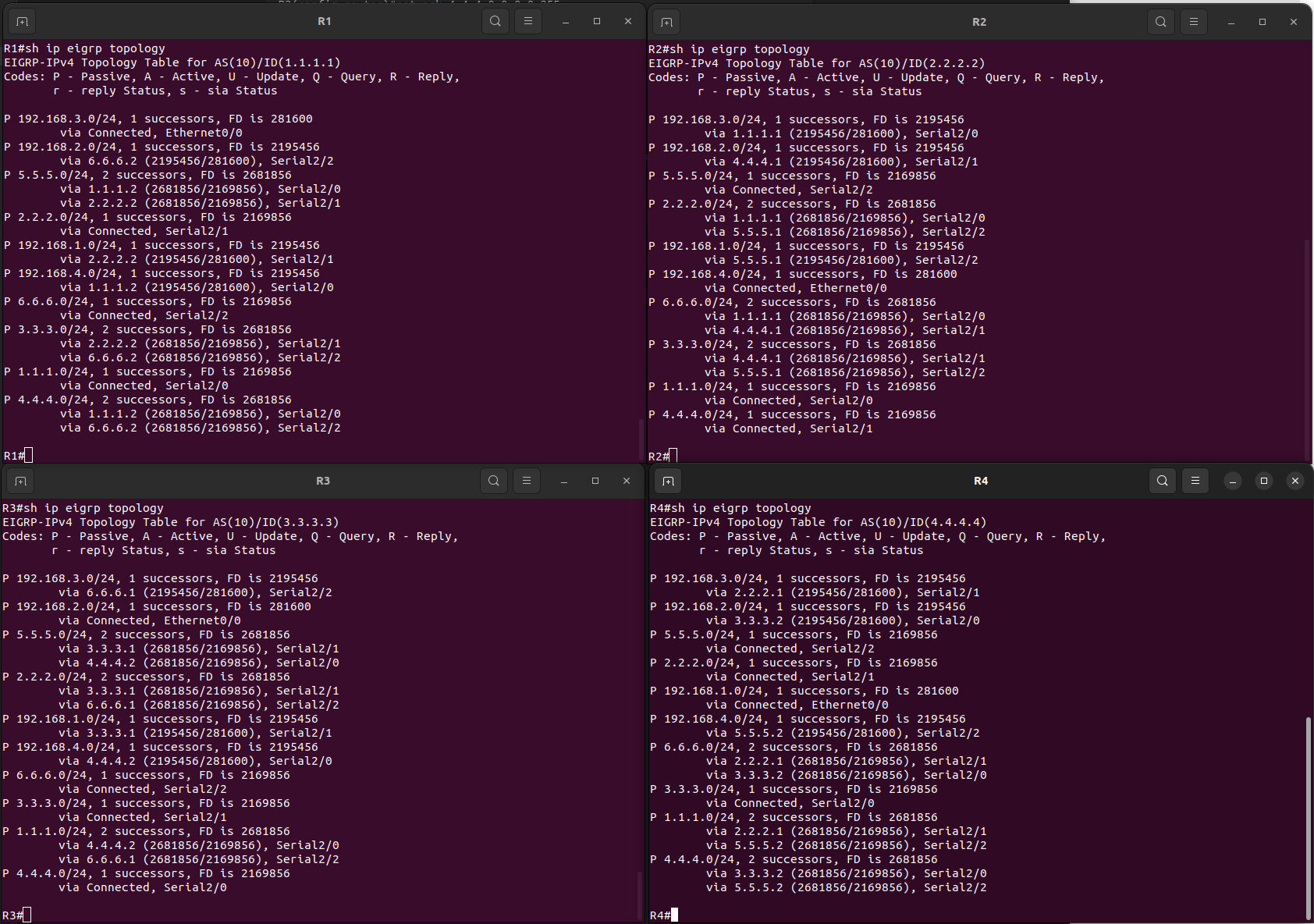

B-Topology Table:

eigrp

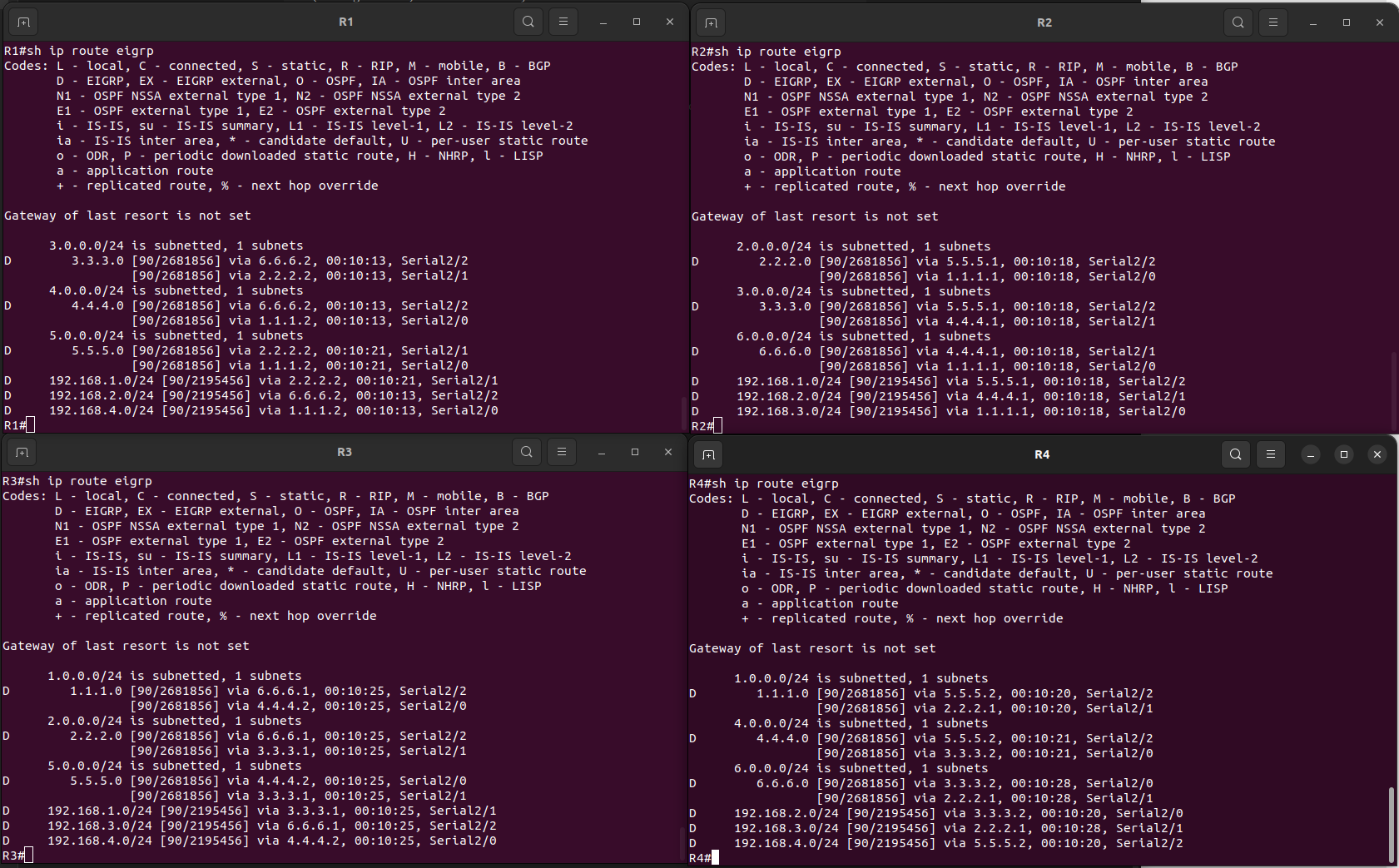

C-Routing Table:

eigrp

Teşekkürler,

İyi Çalışmalar.
